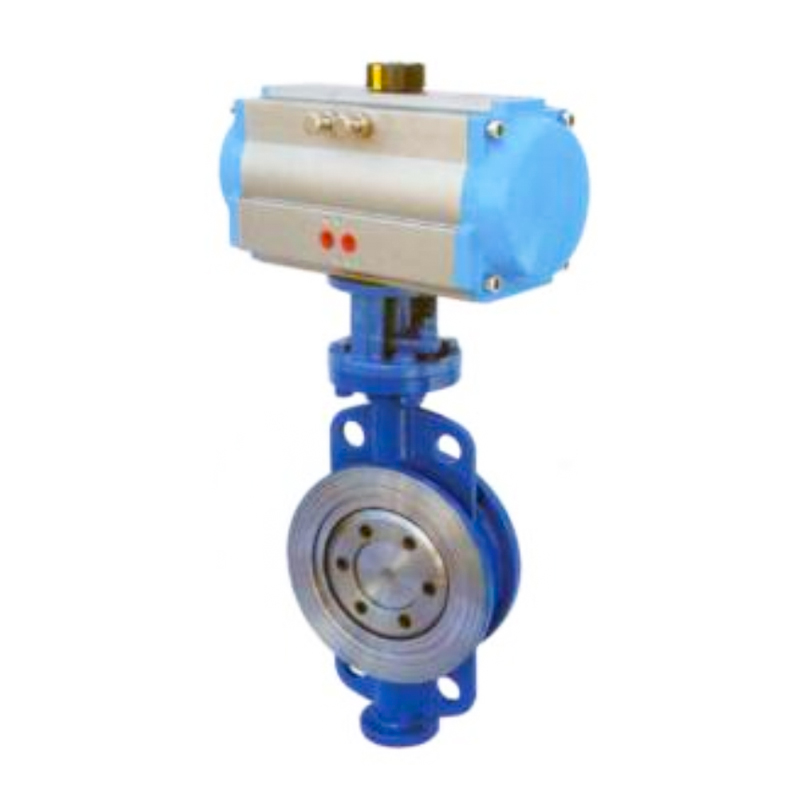

Tính năng kỹ thuật
Tại các bộ truyền động khí nén loạt sử dụng thiết bị gia công chính xác tiên tiến, vật liệu chất lượng cao và công nghệ thiết kế nghệ thuật công nghiệp. Sau khi thử nghiệm nghiêm ngặt và tối ưu hóa dây chuyền sản xuất, loạt các bộ truyền động này có những ưu điểm của hoạt động trơn tru và đáng tin cậy, tuổi thọ làm việc lâu dài, phạm vi điều chỉnh lớn, hiệu suất chống ăn mòn cao, lựa chọn linh hoạt và hiệu quả chi phí.
Bộ phận và vật liệu
Con số | Tên | QTY | Vật liệu | Chống ăn mòn | Không bắt buộc |
1 | Vít chỉ báo | 1 | Thép không gỉ nhựa kỹ thuật | ||
2 | Chỉ báo | 1 | Nhựa kỹ thuật | ||
3 | Circlip | 1 | Thép không gỉ | ||
4 | máy giặt | 1 | Thép không gỉ | ||
5 | Miếng đệm bên ngoài | 1 | Nhựa kỹ thuật | ||
6 | Xi lanh | 1 | Hồ sơ nhôm (6005-T5) | Anodizing cứng, v.v. | |
7 | Bên trong miếng đệm | 1 | Nhựa kỹ thuật | ||
8 | Cam | 1 | 45 # Thép | ||
9 | Trục trên vòng chữ O. | 1 | Cao su nitrile | Fluororubber/cao su nitrile nhiệt độ thấp | |
10 | Vòng hỗ trợ trục trên | 1 | Nhựa kỹ thuật | ||
11 | Lái xe trục | 1 | Thép hợp kim | Phốt pho niken | Thép không gỉ |
12 | Vòng hỗ trợ trục thấp hơn | 1 | Nhựa kỹ thuật | ||
13 | X-Ring trục thấp hơn | 1 | Cao su nitrile | Fluororubber/cao su nitrile nhiệt độ thấp | |
14 | Điều chỉnh vòng o bu lông | 2 | Cao su nitrile | Fluororubber/cao su nitrile nhiệt độ thấp | |
15 | Cắm | 2 | Cao su nitrile | ||
16 | Hạt | 2 | Thép không gỉ | ||
17 | Điều chỉnh bu lông | 2 | Thép không gỉ | ||
18 | piston | 2 | Nhôm đúc | Quá trình oxy hóa | |
19 | Hướng dẫn piston | 2 | Nhựa kỹ thuật | ||
20 | Piston o-ring | 2 | Cao su nitrile | Fluororubber/cao su nitrile nhiệt độ thấp | |
21 | Vòng hỗ trợ piston | 2 | Nhựa kỹ thuật | ||
22 | mùa xuân | 0 ~ 12 | Thép lò xo | Sơn điện di | |
23 | Kết thúc mũ o-ring | 2 | Cao su nitrile | Fluororubber/cao su nitrile nhiệt độ thấp | |
24 | Kết thúc mũ | 2 | Nhôm đúc | Lớp phủ bột, v.v. | |
25 | Kết thúc nắp vít | 8 | Thép không gỉ | ||
26 | Bụi phích cắm | 2 | nhựa |
Nguyên tắc làm việc
Tổ chức truyền động hành động kép
Tổ chức truyền động hành động duy nhất
Mô -men xoắn đầu ra hành động kép
Người mẫu | Áp suất cung không khí (đơn vị: thanh) | |||||||||
2 | 2.5 | 3 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | |
DA-32 | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 9 | 11 | 12 |
DA-40 | 5 | 6 | 7 | 10 | 11 | 12 | 13 | 14 | 17 | 19 |
DA-52 | 8 | 10 | 12 | 16 | 18 | 20 | 22 | 24 | 28 | 32 |
DA-63 | 15 | 18 | 22 | 29 | 33 | 36 | 40 | 44 | 51 | 58 |
DA-75 | 20 | 25 | 30 | 40 | 45 | 50 | 55 | 60 | 70 | 80 |
DA-83 | 31 | 39 | 47 | 63 | 70 | 78 | 86 | 94 | 110 | 125 |
DA-92 | 45 | 56 | 68 | 90 | 102 | 113 | 124 | 135 | 158 | 181 |
DA-105 | 66 | 83 | 99 | 132 | 149 | 165 | 182 | 198 | 231 | 264 |
DA-125 | 100 | 125 | 150 | 200 | 226 | 251 | 276 | 301 | 351 | 401 |
DA-140 | 171 | 214 | 256 | 342 | 385 | 427 | 470 | 513 | 598 | 684 |
DA-160 | 266 | 332 | 399 | 532 | 598 | 665 | 731 | 798 | 931 | 1064 |
DA-190 | 426 | 532 | 638 | 851 | 958 | 1064 | 1170 | 1277 | 1490 | 7702 |
DA-210 | 532 | 665 | 798 | 1064 | 1197 | 1330 | 1463 | 1596 | 1862 | 2128 |
DA-240 | 769 | 962 | 1154 | 1539 | 1731 | 1924 | 2116 | 2308 | 2693 | 3078 |
DA-270 | 1170 | 1462 | 1754 | 2339 | 2632 | 2924 | 3216 | 3509 | 4094 | 4679 |
DA-300 | 1526 | 1908 | 2289 | 3052 | 3434 | 3815 | 4197 | 4578 | 5341 | 6104 |
DA-350 | 2285 | 2856 | 3427 | 4570 | 5141 | 5712 | 6283 | 6854 | 7997 | 9139 |
DA-400 | 3256 | 4070 | 4884 | 6512 | 7326 | 8140 | 8954 | 9768 | 11396 | 13024 |
Lựa chọn bộ truyền động hành động kép:
Trong điều kiện hoạt động bình thường, hệ số an toàn của bộ truyền động tác động kép là 20%-30%.
Ví dụ:
Mô -men xoắn van = 100nm
Mô -men xoắn an toàn = 100x (1 30%) = 130nm
Áp suất nguồn không khí = 5Bar
Theo bảng mô-men xoắn tác động kép, đặc điểm kỹ thuật tối thiểu của bộ truyền động tác động kép là ADA105.
Mô -men đầu ra một diễn xuất

Mô -men xoắn đầu ra | Lò xo'output | ||||||||||||||||
Áp suất không khí | 2.5bar | 3baf | 4Bar | 5Bar | 6bar | 7Bar | 8Bar | ||||||||||
Người mẫu | Mùa xuân QTY | 0 ° | 90 | 0 ° | 90 | 0 ° | 90 | 0 ° | 90 ° | 0 ° | 90 ° | 0 ° | 90 ° | 0 ° | 90 ° | 90 ° | 0 ° |
Bắt đầu | Kết thúc | Bắt đầu | Kết thúc | Bắt đầu | Kết thúc | Bắt đầu | Kết thúc | Bắt đầu | Kết thúc | Bắt đầu | Kết thúc | Bắt đầu | Kết thúc | Bắt đầu | Kết thúc | ||
ASR-40 | K2 | 1.3 | 2.7 | 5.0 | 1.4 | 75 | 3.1 | 9.8 | 4.5 | 7.5 | 4.8 | ||||||
ASR-52 | K5 | 5.7 | 3.8 | 7.6 | 5.7 | 6.2 | 4.3 | ||||||||||
K6 | 4.9 | 2.5 | 6.9 | 4.5 | 10.9 | 8.5 | 7.4 | 5 | |||||||||
K7 | 4.0 | 1.3 | 6.0 | 3.3 | 9.8 | 7.3 | 14.0 | 10.4 | 8.6 | 5.9 | |||||||
K8 | 5.2 | 2.0 | 9.2 | 6.0 | 13.2 | 9.1 | 17.2 | 14.1 | 9.9 | 6.7 | |||||||
K9 | 4.3 | 0.8 | 8.3 | 4.8 | 12.3 | 7.9 | 16.3 | 12.8 | 20.3 | 16.8 | 11.1 | 7.6 | |||||
K10 | 7.4 | 3.6 | 11.5 | 6.7 | 15.5 | 11.6 | 19.5 | 15.6 | 12.4 | 8.5 | |||||||
11 | 6.6 | 2.3 | 10.6 | 5.4 | 14.6 | 10.4 | 18.6 | 14.3 | 22.6 | 18.3 | 13.6 | 93 | |||||
K12 | 9.7 | 4.2 | 13.8 | 9.1 | 17.8 | 12.2 | 21.8 | 17.1 | 14.8 | 10.2 | |||||||
ASR-63 | K5 | 11.4 | 7.7 | 15.0 | 11.4 | 22.3 | 18.9 | 10.4 | 6.8 | ||||||||
K6 | 10.1 | 5.7 | 13.6 | 9.3 | 20.9 | 16.6 | 28.3 | 23.9 | 12.5 | 8.2 | |||||||
K7 | 8.6 | 3.6 | 12.5 | 7.2 | 19.5 | 14.5 | 26.8 | 21.9 | 14.6 | 9.6 | |||||||
K8 | 10.9 | 5.1 | 18.2 | 12.4 | 25.5 | 19.8 | 32.8 | 27.0 | 40.1 | 34.3 | 16.7 | 10.9 | |||||
K9 | 16.8 | 10.4 | 24.1 | 17.7 | 31.4 | 24.9 | 38.7 | 32.2 | 18.8 | 12.3 | |||||||
K10 | 14 | 8.2 | 22.8 | 15.6 | 30.0 | 22.8 | 37.3 | 30.1 | 44.7 | 37.4 | 20.9 | 13.7 | |||||
K11 | 21.5 | 13.5 | 28.7 | 20.7 | 36.0 | 28.0 | 43.3 | 35.3 | 22.9 | 15.0 | |||||||
K12 | 20.0 | 11.4 | 27.3 | 18.6 | 34.6 | 25.9 | 41.9 | 33.3 | 25.0 | 16.4 | |||||||
ASR-75 | K5 | 14.5 | 10.6 | 19.4 | 15.5 | 29.5 | 25.7 | 14.5 | 10.5 | ||||||||
K6 | 12.4 | 7.6 | 17.3 | 12.6 | 27.4 | 22.7 | 37.5 | 32.8 | 17.4 | 12.7 | |||||||
K7 | 10.4 | 4.8 | 15.2 | 9.7 | 25.3 | 19.9 | 35.4 | 29.9 | 20.3 | 14.8 | |||||||
K8 | 13.1 | 6.8 | 23.1 | 16.9 | 33.3 | 27.0 | 43.2 | 37.0 | 53.3 | 47.0 | 23.2 | 16.9 | |||||
K9 | 21.0 | 14.1 | 31.2 | 24.1 | 41.1 | 34.1 | 51.2 | 44.2 | 26.1 | 19.0 | |||||||
K10 | 19.0 | 11.1 | 28.8 | 21.2 | 39.0 | 31.2 | 49.1 | 41.2 | 59.1 | 51.2 | 29.0 | 21.1 | |||||
K11 | 27.0 | 18.3 | 37.0 | 28.3 | 47.0 | 38.4 | 57.0 | 48.4 | 31.9 | 23.2 | |||||||
K12 | 24.9 | 15.4 | 34.9 | 25.4 | 44.9 | 35.4 | 54.9 | 45.4 | 34.7 | 25.3 | |||||||
ASR-140 | K5 | 128 | 85 | 171 | 127 | 256 | 213 | 129 | 86 | ||||||||
K6 | 111 | 59 | 154 | 102 | 239 | 187 | 325 | 273 | 155 | 103 | |||||||
K7 | 94 | 33 | 137 | 76 | 222 | 162 | 308 | 247 | 181 | 120 | |||||||
K8 | 120 | 50 | 205 | 136 | 291 | 221 | 376 | 307 | 462 | 392 | 206 | 137 | |||||
K9 | 187 | 110 | 273 | 196 | 358 | 281 | 444 | 367 | 232 | 155 | |||||||
K10 | 170 | 84 | 256 | 169 | 341 | 255 | 427 | 340 | 512 | 426 | 258 | 172 | |||||
K11 | 238 | 143 | 324 | 229 | 409 | 314 | 495 | 400 | 284 | 189 | |||||||
K12 | 221 | 118 | 307 | 203 | 392 | 289 | 478 | 374 | 310 | 206 | |||||||
ASR-160 | K5 | 193 | 124 | 259 | 191 | 392 | 324 | 208 | 140 | ||||||||
K6 | 165 | 83 | 232 | 149 | 365 | 282 | 498 | 415 | 250 | 168 | |||||||
K7 | 137 | 41 | 203 | 107 | 336 | 240 | 469 | 373 | 292 | 196 | |||||||
K8 | 176 | 66 | 309 | 199 | 442 | 237 | 575 | 465 | 708 | 598 | 333 | 223 | |||||
K9 | 280 | 157 | 413 | 290 | 546 | 423 | 679 | 556 | 375 | 251 | |||||||
K10 | 253 | 115 | 386 | 248 | 519 | 381 | 652 | 514 | 785 | 647 | 417 | 279 | |||||
K11 | 358 | 207 | 491 | 340 | 624 | 473 | 757 | 606 | 458 | 307 | |||||||
K12 | 330 | 165 | 463 | 298 | 596 | 431 | 729 | 564 | 500 | 335 | |||||||
ASR-190 | K5 | 332 | 222 | 438 | 329 | 651 | 542 | 309 | 200 | ||||||||
K6 | 292 | 161 | 398 | 267 | 611 | 480 | 824 | 693 | 371 | 240 | |||||||
K7 | 252 | 99 | 358 | 205 | 571 | 418 | 784 | 631 | 433 | 280 | |||||||
K8 | 318 | 143 | 531 | 356 | 744 | 569 | 957 | 782 | 1169 | 995 | 495 | 320 | |||||
K9 | 491 | 295 | 704 | 507 | 917 | 720 | 1130 | 933 | 557 | 360 | |||||||
K10 | 451 | 233 | 664 | 446 | 877 | 658 | 1090 | 871 | 1302 | 1084 | 618 | 400 | |||||
K11 | 624 | 384 | 837 | 597 | 1050 | 809 | 1263 | 1022 | 680 | 440 | |||||||
K12 | 584 | 322 | 797 | 535 | 1010 | 748 | 1223 | 960 | 742 | 480 | |||||||
ASR-210 | K5 | 390 | 285 | 523 | 418 | 789 | 684 | 380 | 275 | ||||||||
K6 | 335 | 209 | 468 | 342 | 734 | 608 | 1000 | 874 | 456 | 330 | |||||||
K7 | 280 | 133 | 413 | 266 | 679 | 532 | 945 | 798 | 532 | 385 | |||||||
K8 | 358 | 190 | 624 | 456 | 890 | 722 | 1156 | 988 | 1422 | 1254 | 608 | 440 | |||||
K9 | 569 | 380 | 835 | 646 | 1101 | 912 | 1367 | 1178 | 684 | 495 | |||||||
K10 | 514 | 304 | 780 | 570 | 1046 | 836 | 1312 | 1102 | 1578 | 1368 | 760 | 550 | |||||
K11 | 725 | 494 | 991 | 760 | 1257 | 1026 | 1523 | 1292 | 836 | 605 | |||||||
K12 | 670 | 418 | 936 | 684 | 1202 | 950 | 1468 | 1216 | 912 | 660 |
