Thông số kỹ thuật mô hình và tham số hiệu suất chính
Người mẫu | Mô -men xoắn đầu ra (N.M) | Đường kính thân tối đa (mm) | Tỷ lệ tốc độ thủ công | Tốc độ đầu ra (r/phút) | Trọng lượng tham chiếu (kg) | ||||||||||
0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||||||
Động cơ (K W) | |||||||||||||||
Q10 | 100 | 28 | 88 | 0.03 | 0.06 | 0.09 | 0.09 | 0.18 | 0.18 | 30 | |||||
Q20 | 200 | 28 | 88 | 0.06 | 0.09 | 0.12 | 0.12 | 0.25 | 0.25 | 30 | |||||
Q30 | 300 | 28 | 88 | 0.06 | 0.12 | 0.18 | 0.18 | 0.37 | 0.37 | 35 | |||||
Q40 | 400 | 28 | 88 | 0.09 | 0.18 | 0.25 | 0.25 | - | - | 38 | |||||
Q60 | 600 | 42 | 74 | 0.18 | 0.18 | 0.25 | 0.25 | 0.55 | 0.55 | 65 | |||||
Q90 | 900 | 42 | 74 | 0.18 | 0.25 | 0.37 | 0.37 | 0.75 | 0.75 | 70 | |||||
Q120 | 1200 | 42 | 74 | 0.18 | 0.37 | 0.55 | 0.55 | 1.1 | 1.1 | 75 | |||||
Q200 | 2000 | 60 | 67 | 0.37 | 0.55 | 0.75 | 1.1 | - | - | 100 | |||||
Q250 | 2500 | 60 | 67 | 0.55 | 0.55 | 0.75 | 1.1 | - | - | 100 | |||||
Q300 | 3000 | 60 | 67 | 0.55 | 0.75 | 1.1 | - | - | - | 100 | |||||
Q400 | 4000 | 60 | 67 | 0.55 | 0.75 | - | - | - | - | 100 | |||||
Q500 | 5000 | 60 | 67 | 0.75 | 1.1 | - | - | - | - | 105 |
Lưu ý: với _ là để cung cấp thường xuyên

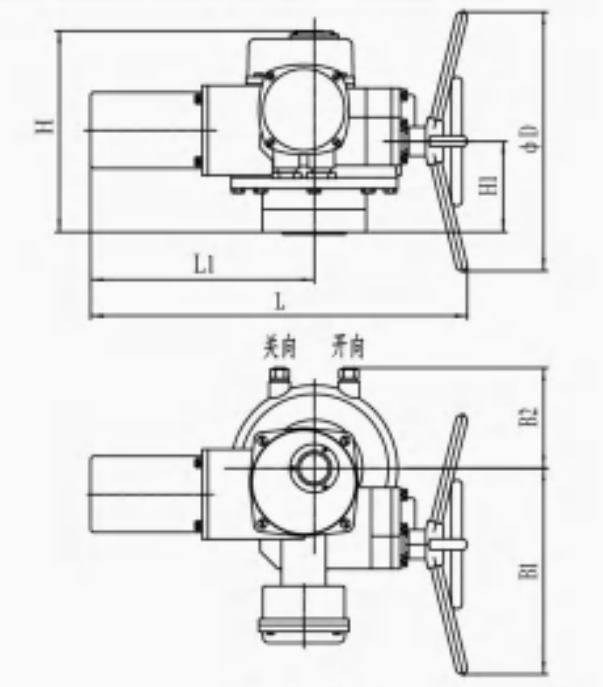

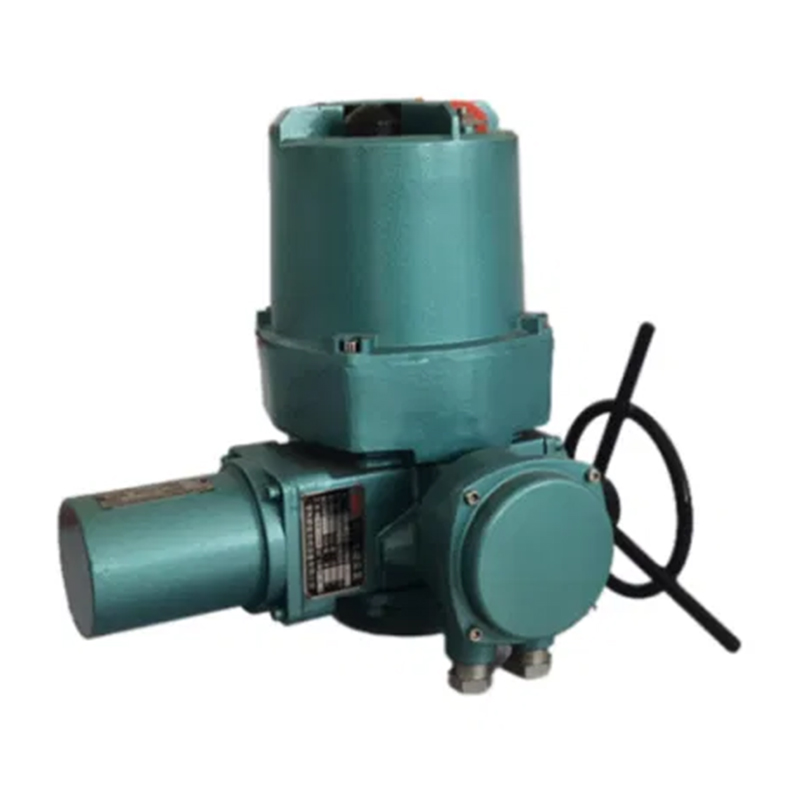

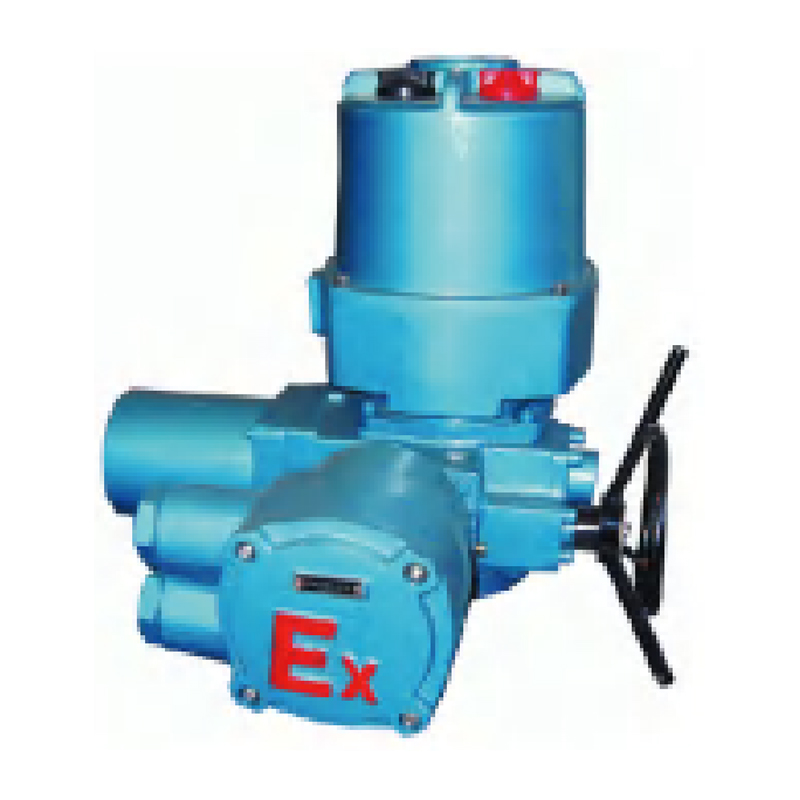

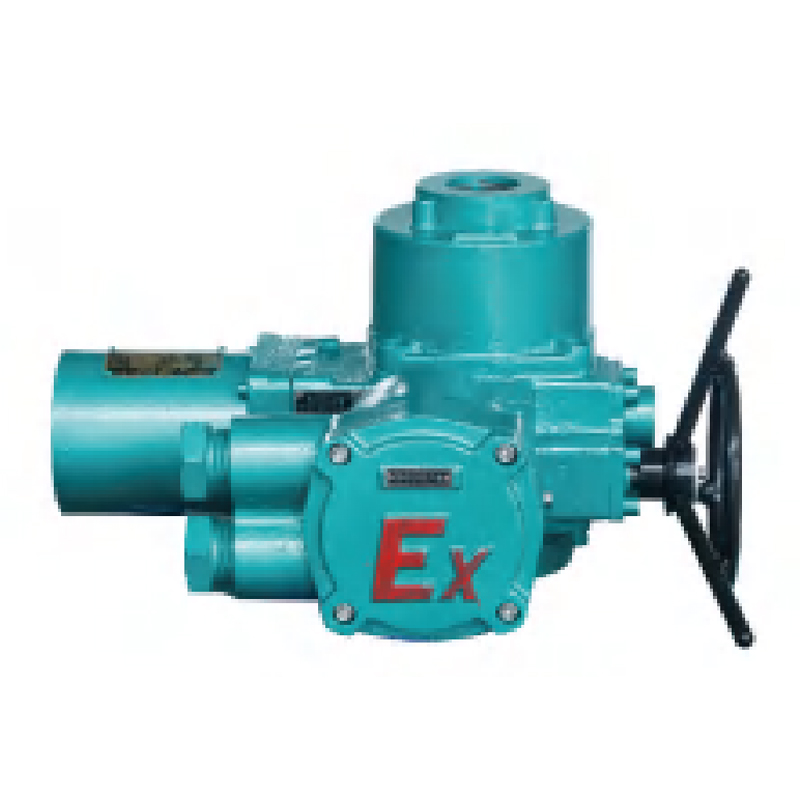

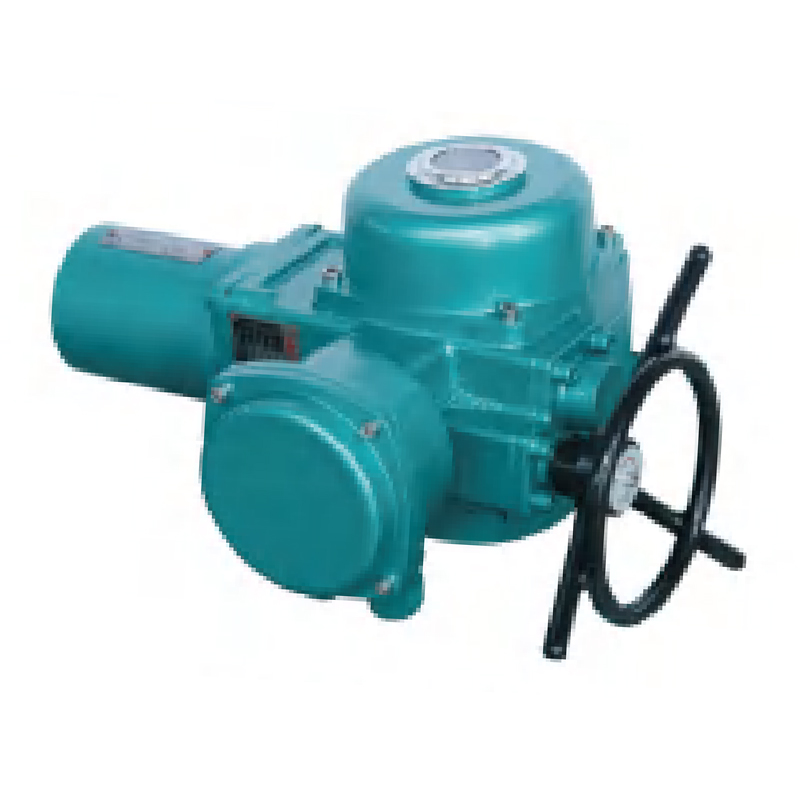

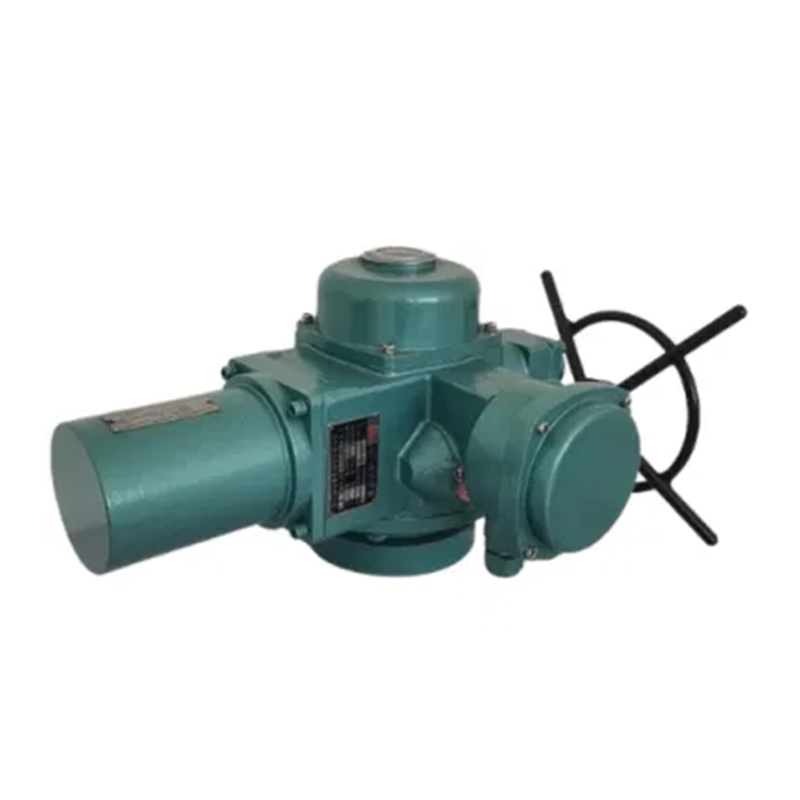

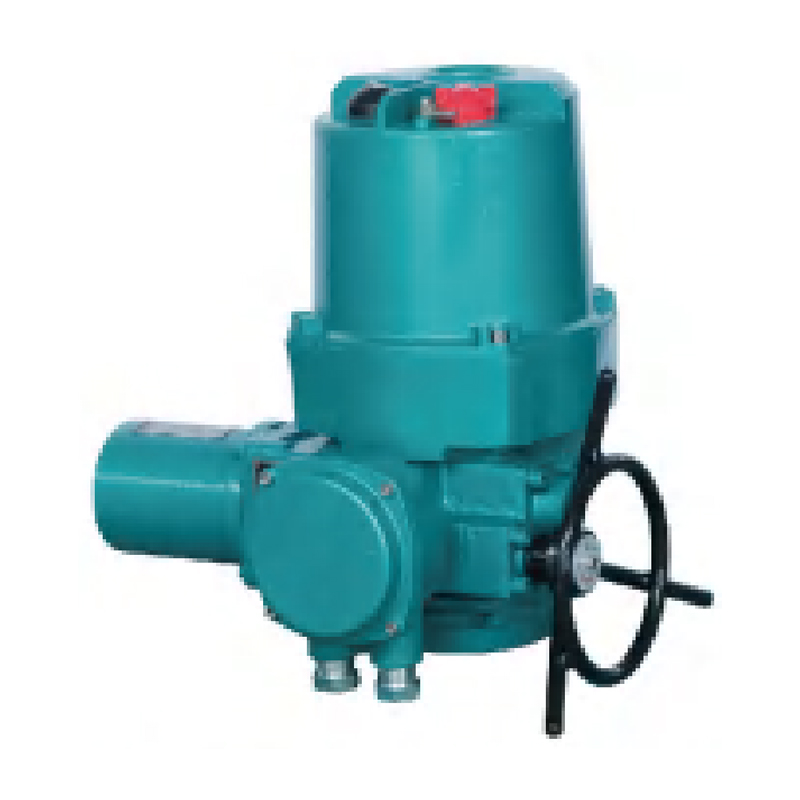

Sự xuất hiện và kích thước
Người mẫu | B1 | B2 | H1 | H2 | L | L1 | φd |
Q10-40 | 210 | 100 | 230 | 390 | 480 | 260 | 200 |
Q10 ~ 40b | 315 | 100 | 265 | 445 | 530 | 310 | 200 |
Q60 ~ 120 | 255 | 145 | 295 | 455 | 550 | 325 | 75 |
Q60 ~ 120B | 360 | 145 | 340 | 510 | 585 | 365 | 375 |
Q200 ~ 500 | 285 | 180 | 315 | 460 | 665 | 390 | 510 |
Q200 ~ 500B | 390 | 180 | 350 | 495 | 665 | 390 | 510 |
Lưu ý: QB là một loại chống lửa (loại Flameproof thông thường, loại chống lửa tích phân)
H1 là loại thông thường (loại ngoài trời thông thường, loại chống nổ thông thường)
H2 là một loại toàn thân (toàn bộ loại ngoài trời, loại chống nổ)

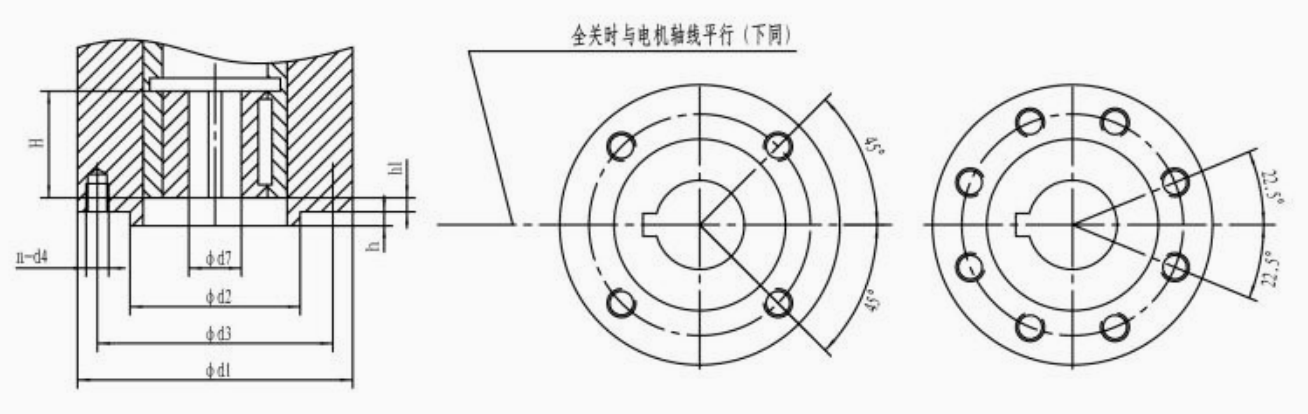

Sơ đồ sơ đồ cấu trúc mặt bích xoay loại Q
Kích thước kết nối
Số mặt bích | Mô hình lắp đặt điện | D1 | D2 (F8) | D3 | N-D4 | D7 | H | h | H1 | |
Sản xuất nhà máy | Tối đa | |||||||||
F05 | Q10 | 65 | 35 | 50 | 4-m6 | / | 22 | 40 | 3 | 3 |
F07 | Q20 | 90 | 55 | 70 | 4-m8 | / | 28 | 45 | 3 | 3 |
F10 | Q30 | 125 | 70 | 102 | 4-M10 | / | 28 | 45 | 3 | 3 |
Q40 | ||||||||||
Q60 | / | 42 | 65 | |||||||
F12 | Q90 | 150 | 85 | 125 | 4-m12 | / | 42 | 65 | 3 | 3 |
F14 | Q120 | 175 | 100 | 40 | 4-m16 | / | 42 | 65 | 3 | 3 |
Q200 | 60 KEY 18 | 60 | 80 | 2 | ||||||
Q250 | ||||||||||
F16 | Q300 | 210 | 130 | 165 | 4-M20 | 60 KEY 18 | 60 | 80 | 3 | 2 |
Q400 | ||||||||||
Q500 | ||||||||||
F25 | Q500 | 300 | 200 | 254 | 8-m16 | 60 KEY 18 | 60 | 100 | 3 | 2 |
Lưu ý: Kích thước kết nối có thể được tùy chỉnh theo yêu cầu của người dùng.
