Giới thiệu ngắn gọn

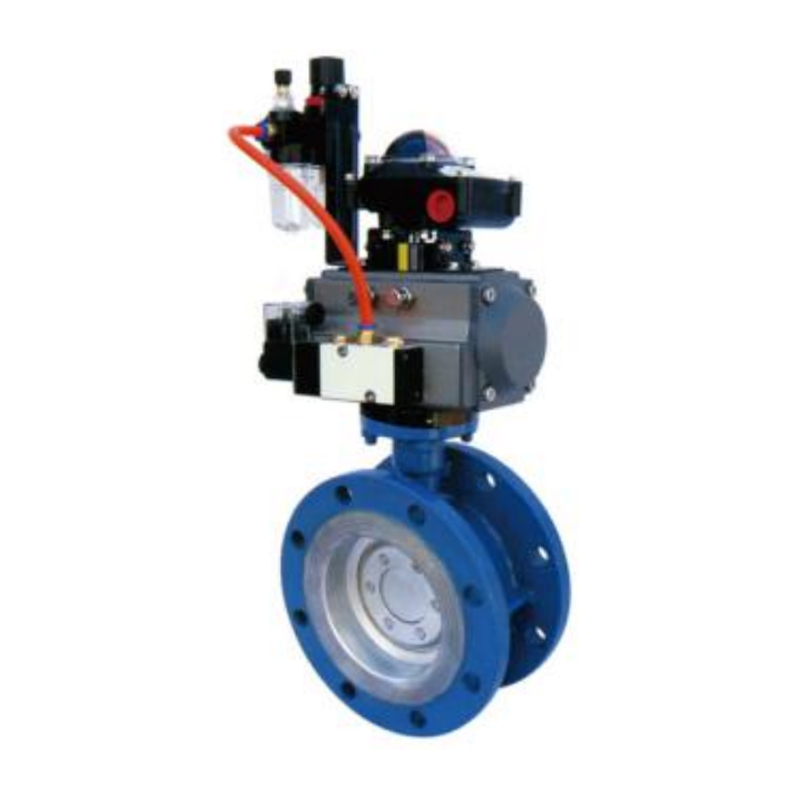

D641H Van bướm Hard Flange Flange áp dụng thiết kế cấu trúc con dấu cứng ba lập dị. Sau khi tính toán nghiêm ngặt, vòng niêm phong hình chữ "" - có hình ảnh không có ma sát với tấm bướm, giải quyết vấn đề của các van bướm lập dị truyền thống vẫn có ma sát trượt trên bề mặt niêm phong tại thời điểm mở và đóng từ 0 đến 10 độ. Nó đạt được hiệu quả của sự phân tách bề mặt niêm phong của tấm bướm tại thời điểm mở và đóng, và niêm phong tại thời điểm đóng cửa tiếp xúc, đạt được mục tiêu kéo dài tuổi thọ và hiệu suất của dịch vụ.
Bề mặt niêm phong của tấm bướm được làm bằng hợp kim cứng dựa trên coban hàn, có khả năng chống mài mòn. Tấm bướm có kích thước lớn áp dụng cơ chế khung quay, có đặc điểm của cường độ cao, diện tích quá dòng lớn và điện trở lưu lượng thấp. Cơ chế của nó là duy nhất và "công tắc" có thể được hoàn thành bằng cách xoay thân van 90 độ. Do đó, các van bướm kín được sử dụng rộng rãi trong các đường ống cho môi trường ăn mòn như luyện kim, điện, dầu mỏ, hóa chất, không khí, khí, khí đốt, và cung cấp nước và thoát nước với nhiệt độ trung bình ≤ 425, là thiết bị tốt để điều chỉnh lưu lượng và cắt chất lỏng. Sản phẩm tuân thủ tiêu chuẩn kiểm tra áp suất van GBTT13927-92.
Tham số kỹ thuật
Tính năng tùy chọn bộ truyền động khí nén | Hành động kép, hành động đơn |
Bộ truyền động khí nén có sẵn trong nhiều mô hình khác nhau | At Series, AW Series |
Điện áp van điện từ | AC110V, AC220V, AC24V, DC24V |
Áp suất không khí nén | 2Bar-8bar |
Đường kính danh nghĩa | DN50mm DN1200mm |
Áp lực danh nghĩa | PN1.0MPA-PN2.5MPA |
Nhiệt độ áp dụng | -30 ~ 425 |
Sự liên quan | Loại mặt bích |
Vật liệu cơ thể | Thép carbon, thép không gỉ |
Vật liệu đĩa | Thép carbon, thép không gỉ, thép hợp kim, vv |
Lớp lót chỗ ngồi | Cacbua vonfram, cacbua vonfram, hợp kim niken, composite than chì, ptfe |
Phương tiện truyền thông áp dụng | Nước, hơi nước, dầu, môi trường ăn mòn yếu, vv |
Bảng kích thước chính
DN (mm) | 1.0 | 1.6 | ||||||||
L | H | D | D1 | n -d | H | L | D | D1 | n -d | |
50 | 43 | 85 | 125 | 100 | 4 -18 | 43 | 85 | 125 | 100 | 4 -18 |
65 | 46 | 95 | 145 | 120 | 4 -18 | 46 | 95 | 145 | 120 | 4 -18 |
80 | 49 | 110 | 160 | 135 | 4 -18 | 64 | 110 | 160 | 135 | 8 -18 |
100 | 56 | 122 | 180 | 155 | 8 -18 | 64 | 122 | 180 | 155 | 8 -18 |
125 | 64 | 138 | 210 | 185 | 8 -18 | 70 | 138 | 210 | 185 | 8 -18 |
150 | 70 | 158 | 240 | 210 | 8 -22 | 76 | 158 | 240 | 210 | 8 -22 |
200 | 71 | 188 | 295 | 265 | 8 -22 | 89 | 188 | 295 | 265 | 12 -22 |
250 | 76 | 224 | 350 | 320 | 12 -22 | 114 | 224 | 350 | 320 | 12 -26 |
300 | 83 | 254 | 400 | 368 | 12 -22 | 114 | 254 | 400 | 368 | 12 -26 |
350 | 92 | 288 | 460 | 428 | 16 -22 | 127 | 288 | 460 | 428 | 16 -26 |
400 | 102 | 320 | 515 | 482 | 16 -26 | 140 | 320 | 515 | 482 | 16 -30 |
450 | 114 | 350 | 565 | 532 | 20 -26 | 152 | 350 | 565 | 532 | 20 -30 |
500 | 127 | 388 | 620 | 585 | 20 -26 | 152 | 388 | 620 | 585 | 20 -33 |
600 | 154 | 440 | 725 | 685 | 20 -30 | 178 | 440 | 725 | 685 | 20 -36 |
700 | 165 | 488 | 840 | 800 | 24 -30 | 229 | 488 | 840 | 800 | 24 -30 |
800 | 190 | 572 | 950 | 905 | 24 -33 | 241 | 572 | 950 | 905 | 24 -39 |
900 | 203 | 628 | 1050 | 1005 | 28 -33 | 241 | 628 | 1050 | 1005 | 28 -39 |
1000 | 216 | 698 | 1160 | 1115 | 28 -36 | 300 | 698 | 1160 | 1115 | 28 -42 |
1200 | 254 | 810 | 1380 | 1325 | 32 -39 | 360 | 810 | 1380 | 1325 | 32-48 |
