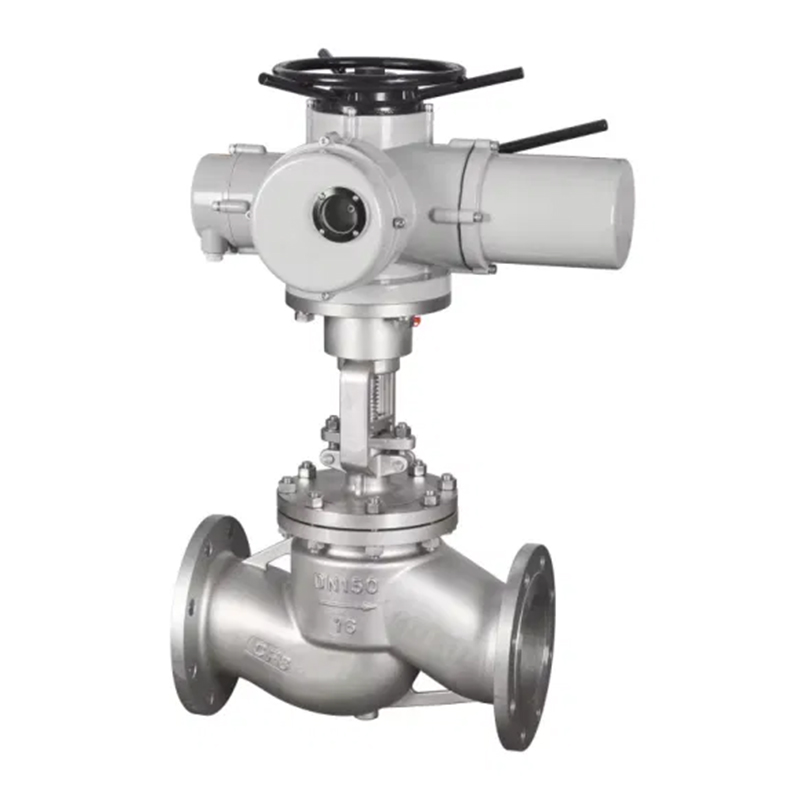

Tổng quan về Van cầu điện J941H
Van dừng điện J941H bao gồm hai phần: bộ truyền động điện và van dừng. Vật liệu cơ thể van đã hoàn tất, và chất độn và toàn bộ mảnh có thể được chọn hợp lý theo các điều kiện làm việc thực tế hoặc yêu cầu của người dùng. Nó có thể được áp dụng cho các điều kiện áp suất, nhiệt độ và trung bình khác nhau. Van chủ yếu được sử dụng để cắt, phân phối và thay đổi hướng dòng chảy của môi trường trong đường ống. Nó thường không được sử dụng để điều chỉnh vì lực không cân bằng quá lớn trong quá trình điều chỉnh, điều này sẽ gây xói mòn nghiêm trọng đến lõi van. Nó phù hợp cho việc cung cấp nước và thoát nước, hóa dầu, luyện kim và những nơi khác có áp suất cao.
Van dừng điện là một van niêm phong cưỡng bức, vì vậy khi van được đóng lại, áp suất phải được áp dụng cho đĩa van để buộc bề mặt niêm phong không bị rò rỉ. Khi môi trường đi vào van từ dưới cùng của đĩa van, điện trở mà lực vận hành cần vượt qua là ma sát giữa thân van và chất độn và lực đẩy do áp suất của môi trường. Lực đóng van lớn hơn lực để mở van, do đó đường kính của thân van phải lớn, nếu không, thân van sẽ uốn cong.
Tham số kỹ thuật
Tính năng thiết bị truyền động điện tùy chọn | Loại chuyển đổi, loại tích phân, loại điều chỉnh, loại thông minh |
Các mô hình bộ truyền động điện tùy chọn | Sê -ri Z, AK Series |
Điện áp | AC220V, AC380V |
Đường kính danh nghĩa | DN10mm ~ DN300mm |
Áp lực danh nghĩa | Pn1.0mpa ~ pn6.4mpa |
nhiệt độ thích hợp | -30 ~ 550ºC |
Sự liên quan | Mặt bích |
Van vật liệu cơ thể | Thép đúc, 304, 316, 316L |
Vật liệu tấm van | Thép đúc, 304, 316, 316L |
Valve Ghế lót | PTFE, ppl, seal kim loại |
Phương tiện truyền thông áp dụng | Nước, dầu mỏ, axit, chất lỏng nhớt, môi trường bùn, v.v. |

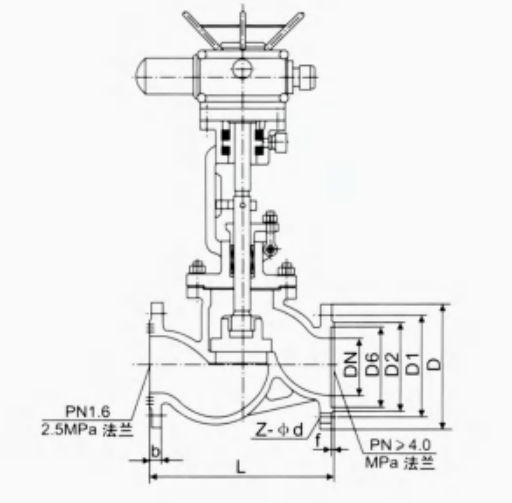

J941H Van cầu điện Kích thước và mô hình
PN (MPA) | DN (mm) | L | D | D1 | D2 | b | f | Z -d |
1.6 | 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4 -18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4 -18 | |
50 | 230 | 160 | 125 | 100 | 18 | 3 | 4 -18 | |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4 -18 | |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8 -18 | |
100 | 350 | 215 | 180 | 155 | 22 | 3 | 8 -18 | |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8 -18 | |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8 -23 | |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12 -23 | |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12 -23 | |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12 -23 | |
2.5 | 10 | 130 | 90 | 60 | 40 | 16 | 2 | 4-14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4 -18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4 -18 | |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4 -18 | |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4 -18 | |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8 -18 | |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8 -18 | |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8 -18 | |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8 -23 | |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12 -23 | |
250 | 650 | 425 | 370 | 332 | 36 | 3 | 12 -23 | |
300 | 750 | 485 | 430 | 390 | 40 | 4 | 12 -23 |
PN (MPA) | DN (mm) | L | D | D1 | D2 | D6 | b | f | Z -d |
4.0 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4-14 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4-14 | |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4-14 | |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-14 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 -18 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 -18 | |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 -18 | |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8 -18 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8 -18 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 8 -23 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8 -25 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8 -25 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 12-30 | |
6.4 | 10 | 170 | 100 | 70 | 50 | 35 | 18 | 2 | 4-14 |
15 | 170 | 105 | 75 | 55 | 41 | 18 | 2 | 4-14 | |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 2 | 4 -18 | |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4 -18 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 2 | 4 -23 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 3 | 4 -23 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 8 -23 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 8 -23 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 8 -23 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 8 -25 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 8 -30 | |
150 | 550 | 340 | 20 | 240 | 204 | 38 | 3 | 8 -34 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 12-φ34 |
