Các tính năng và ứng dụng chính

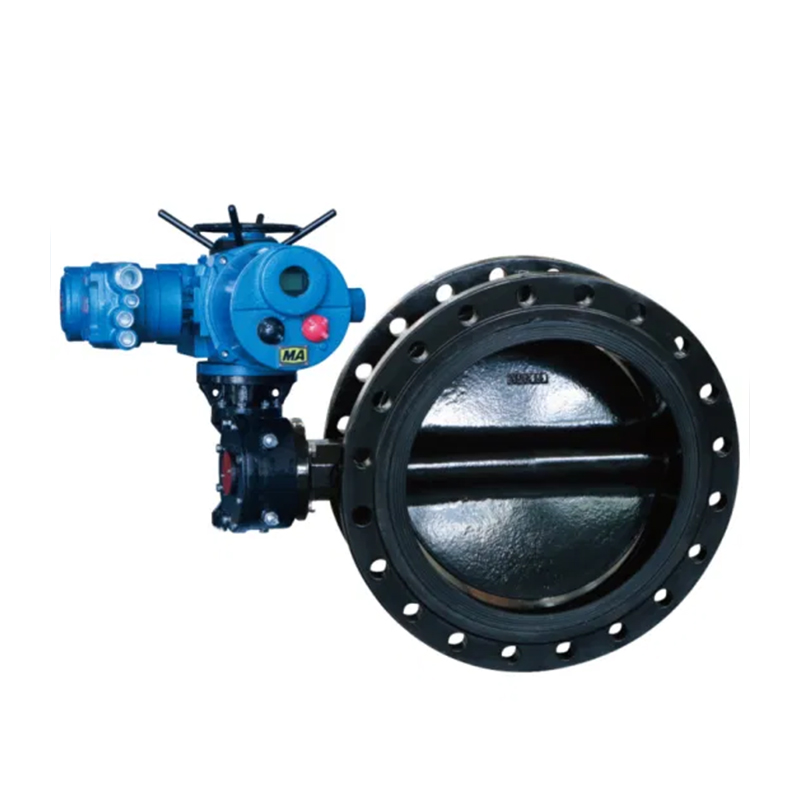

1) Van bướm điện chống nổ khai thác FBG, sau đây gọi là van bướm khí, là một van chuyên dụng được thiết kế dành riêng cho các đặc tính khí. Nó đã được kiểm tra bởi Trung tâm chống nổ quốc gia và có được "Chứng chỉ nhãn hiệu an toàn sản phẩm khai thác" do Trung tâm Tiêu chuẩn An toàn Quốc gia cấp
Sản phẩm duy nhất đã có được chứng nhận an toàn cho van khí.
2) Cơ thể Van bướm khí FBG Bóng bên trong Tích phân Tích hợp Tích hợp Công thức đặc biệt Công thức cao su, chứa các thành phần đặc trưng chuyên dụng khác nhau, có đặc tính của chất chống cháy, chống tĩnh điện, chống ăn mòn, chống mài mòn, phục hồi cao, niêm phong mạnh mẽ, v.v. sự ăn mòn và thiệt hại của khí cho cơ thể van, và kéo dài tuổi thọ của van
Định mệnh. Các đặc điểm của độ trễ ngọn lửa và chống tĩnh làm cho đường ống khí an toàn hơn và đáng tin cậy hơn. Thiết kế kết cấu của ổ trục áp lực hai chiều và niêm phong hai chiều, cũng như công thức niêm phong hồi phục cao, đảm bảo rằng van khí có hiệu suất niêm phong mong muốn, thực sự đạt được rò rỉ bằng không và đáp ứng các yêu cầu cho hoạt động an toàn lâu dài của các mỏ than.
3) Van bướm khí điện FBG được áp dụng trong các trạm bơm khai thác khí, các trạm năng lượng khí, đường ống truyền khí metan và các dự án khác.
4) Có hai loại van bướm khí điện FBG: loại phân chia và loại tích hợp. Khi được sử dụng cùng với hộp điều khiển thiết bị điện chống nổ KXBC Mining, Van bướm điện có thể được kết nối với hệ thống DCS để đạt được điều khiển đường ống dẫn khí tự động;
Van bướm khí tích hợp đi kèm với hệ thống điều khiển, có thể bật hoặc tắt từ xa trên cơ thể, đạt được chuyển đổi hoặc điều chỉnh từ xa mà không cần một hộp điều khiển riêng.
Tham số kỹ thuật
| Mô hình van bướm khí điện | FBG |
| Van bướm gas điện có sẵn dưới dạng một tùy chọn | Tách, một mảnh |
| Chức năng tùy chọn Bướm Bướm Gas Gas | Loại chuyển đổi FlameProof, loại điều chỉnh FlameProof |
| Van bướm khí điện phù hợp cho trung bình và nhiệt độ | Khí mêtan, khí, khí đốt tự nhiên khí đốt ≤120 ° C |
| Điện áp | 380/660V |
| Đường kính danh nghĩa | DN50 ~ DN1200 |
| Áp lực danh nghĩa | Pn1.0mpa ~ pn1.6mpa |
Chức năng điều khiển chính của van bướm điện cho các đường ống dẫn khí chống nổ FBG
1) Các chức năng điều khiển chính của van bướm điện tích hợp
Được trang bị chức năng gỡ lỗi không có nắp để ngăn chặn các thành phần điện tiếp xúc trực tiếp với môi trường khí nổ:
Nó có hai chế độ điều khiển: cục bộ/điều khiển từ xa. Điều khiển cục bộ đề cập đến việc có một núm công tắc trên thân van, có thể được vận hành cục bộ. Điều khiển từ xa có thể đạt được thông qua các tiếp điểm chuyển đổi thụ động hoặc đầu vào tín hiệu điều chỉnh 4-20ma để đạt được chuyển đổi hoặc điều chỉnh từ xa. Tín hiệu báo động và trạng thái là đầu ra thông qua các liên hệ thụ động. Vị trí van thông qua đầu ra dòng tương tự 4-20mA:
Các tín hiệu đầu vào/đầu ra được phân lập quang học và có khả năng chống giao tiếp mạnh mẽ:
Hệ thống định vị du lịch áp dụng công nghệ mã hóa vị trí tuyệt đối, có bộ nhớ trong trường hợp mất điện. Hoạt động thủ công của van vẫn có thể duy trì tính nhất quán giữa dữ liệu du lịch và du lịch thực tế:
Có thể nhận ra giao diện tương tác của máy và máy và màn hình màn hình LCD có thể quan sát trực giác vị trí van, trạng thái vận hành, báo động lỗi và thông tin khác của van bướm gas điện:
Có thể đạt được các chức năng điều khiển và giám sát từ xa thông qua cấu hình: Các cổng tín hiệu dành riêng cho điều khiển từ xa, phản hồi vị trí van, vị trí mở, vị trí đóng, mô -men xoắn, lỗi, v.v .:
Van van bướm khí có chức năng chẩn đoán lỗi và báo động, có thể tự động xác định và điều chỉnh trình tự pha công suất, phát hiện và bảo vệ chống lại động cơ quá nóng và tắc nghẽn, mất pha hoặc ngắn mạch, qua mô -men xoắn, đảo ngược tức thời, mất tín hiệu điều khiển theo tỷ lệ , Các sự kiện khẩn cấp (ESD), v.v ... Khi xảy ra lỗi, hoạt động điện của van sẽ bị cấm và tín hiệu báo động cục bộ và từ xa sẽ được phát hành và nguyên nhân của lỗi sẽ được hiển thị bằng trực giác, làm cho nó thuận tiện cho người vận hành Để khắc phục sự cố kịp thời và khôi phục hoạt động bình thường của van bướm gas điện:
Modbus, profibus và giao tiếp xe buýt khác có thể được cấu hình, với 485 giao diện xe buýt để đạt được giao tiếp dữ liệu.
2) Các chức năng điều khiển chính của van bướm điện phân tách
Van bướm gas điện phân tách được sử dụng cùng với hộp điều khiển thiết bị điện chống nổ KXBC Mining. Để biết các chức năng điều khiển cụ thể, vui lòng tham khảo hộp điều khiển KXBC.
Tiêu chuẩn thực hiện và thông số kỹ thuật hiệu suất chính
| Thiết kế và sản xuất | GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008 |
| Kết nối đường ống | GB9113.1 ~ GB9113.4-2000 |
| Kiểm tra và thử nghiệm | GB/T 13927-2008 JB/T9092-1999 |
Sơ đồ cấu trúc
Bảng lựa chọn cho kích thước kết nối và các thiết bị điện chống nổ khai thác liên quan
| Kích thước chính của van bướm gas (mm) | Các thông số chính của thiết bị điện chống nổ khai thác | |||||||||
| DN | L | PN10 | PN16 | Đặc điểm kỹ thuật và mô hình | Điện áp (V) | Sức mạnh (kW) | ||||
| φd | φd1 | n -d | φd | φd1 | n -d | |||||
| DN50 | 108 | 165 | 125 | 8 -19 | 165 | 125 | 8 -19 | QB/QBY10 | 380/660 | 0.18 |
| DN65 | 112 | 185 | 145 | 8 -19 | 185 | 145 | 8 -19 | QB/QBY10 | 380/660 | 0.18 |
| DN80 | 114 | 200 | 160 | 8 -19 | 200 | 160 | 8 -19 | QB/QBY10 | 380/660 | 0.18 |
| DN100 | 127 | 220 | 180 | 8 -19 | 220 | 180 | 8 -19 | QB/QBY20 | 380/660 | 0.18 |
| DN125 | 140 | 250 | 210 | 8 -19 | 250 | 210 | 8 -19 | QB/QBY20 | 380/660 | 0.18 |
| DN150 | 140 | 285 | 240 | 8 -23 | 285 | 240 | 8 -23 | QB/QBY30 | 380/660 | 0.18 |
| DN200 | 152 | 340 | 295 | 8 -23 | 340 | 295 | 12 -23 | QB/QBY60 | 380/660 | 0.18 |
| DN250 | 165 | 395 | 350 | 12 -23 | 405 | 355 | 12 -28 | QB/QBY90 | 380/660 | 0.25 |
| DN300 | 178 | 445 | 400 | 12 -23 | 460 | 410 | 12 -28 | ZB/ZBY10 | 380/660 | 0.25 |
| DN350 | 190 | 505 | 460 | 16 -23 | 520 | 470 | 16 -28 | ZB/ZBY15 | 380/660 | 0.37 |
| DN400 | 216 | 565 | 515 | 16 -28 | 580 | 525 | 16 -31 | ZB/ZBY20 | 380/660 | 0.55 |
| DN450 | 222 | 615 | 565 | 20-28 | 640 | 585 | 20 -31 | ZB/ZBY30 | 380/660 | 0.75 |
| DN500 | 229 | 670 | 620 | 20-28 | 715 | 650 | 20 -34 | ZB/ZBY30 | 380/660 | 0.75 |
| DN600 | 267 | 780 | 725 | 20 -31 | 840 | 770 | 20 -37 | ZB/ZBY45 | 380/660 | 1.1 |
| DN700 | 292 | 910 | 840 | 24 -31 | 910 | 840 | 24 -37 | ZB/ZBY45 | 380/660 | 1.1 |
| DN800 | 318 | 1015 | 950 | 24 -34 | 1025 | 950 | 24 -41 | ZB/ZBY60 | 380/660 | 1.5 |
| DN900 | 330 | 1115 | 1050 | 28 -34 | 1125 | 1050 | 28 -40 | ZB/ZBY90 | 380/660 | 2.2 |
| DN1000 | 410 | 1230 | 1160 | 28 -37 | 1255 | 1170 | 28 -43 | ZB/ZBY90 | 380/660 | 2.2 |
| DN1100 | 450 | 1345 | 1270 | 32 -37 | 1355 | 1270 | 32-44 | ZB/ZBY120 | 380/660 | 3 |
| DN1200 | 470 | 1455 | 1380 | 32-40 | 1485 | 1390 | 32-49 | ZB/ZBY120 | 380/660 | 3 |
