Các tíNh năng và ứng dụng chính

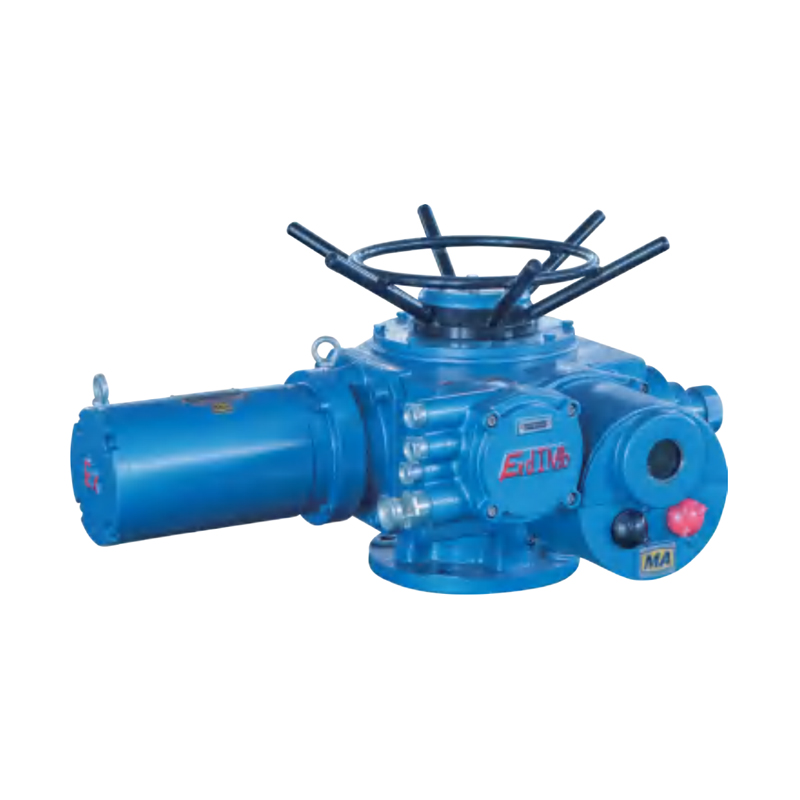

Thiết bị điện tích hợp của Van chống nổ Sê-ri ZBY (sau đây gọi là thiết bị điện) là một thế hệ mới của cơ chế điều khiển thông minh cho các van khai thác. Nó đi kèm với một bộ điều khiển thông minh và được thiết kế với cơ chế tích hợp cơ điện, có thể đạt được điều khiển tại chỗ, điều khiển tập trung và điều khiển các van khai thác từ xa mà không cần hộp điều khiển chuyên dụng. Modbus, Profibus và giao tiếp xe buýt khác có thể định cấu hình: với 485 giao diện xe buýt để đạt được giao tiếp dữ liệu. Loạt thiết bị điện này rất thuận tiện cho người dùng cài đặt, gỡ lỗi và bảo trì, có thể tiết kiệm rất nhiều chi phí cài đặt và rút ngắn các chu kỳ cài đặt. Nó được thiết kế đặc biệt và sản xuất cho các điều kiện sử dụng và phát triển thông minh của các mỏ than. Lắp đặt điện Zby phù hợp cho các van có chuyển động tuyến tính của các tấm van, chẳng hạn như van cổng, van phân phối nước, van cổng nước, vv; Sau khi thêm hộp số giảm hai giai đoạn, nó cũng có thể được sử dụng cho các van với vòng quay 90 độ của tấm van, chẳng hạn như van bướm, giảm chấn, v.v.
Tiêu chuẩn thiết kế và sản xuất cho thiết bị điện tích hợp Valve Chứng minh nổ của ZBY Series
Q/3204CN 004-2019 | Điều kiện kỹ thuật cho thiết bị điện tích hợp FlameProof Van |
GB3836.1-2010 | Khí quyển nổ Phần 1: Yêu cầu chung cho thiết bị |
GB3836.2-2010 | Khí quyển nổ Phần 2: Thiết bị được bảo vệ bởi loại Flameproof "D" |
Loại chống nổ: Loại chống nổ, dấu hiệu chống nổ là exd i mb
Bảng phác thảo và kích thước
Người mẫu | H | H1 | L1 | L2 | F | φd |
ZBY10/ZBY15/ZBY20/ZBY30 | 300 | 130 | 200 | 295-385 | 410 | 350 |
ZBY45/ZBY60 | 430 | 195 | 280 | 440 | 435 | 470 |
ZBY90/ZBY120 | 440 | 195 | 285 | 530 | 465 | 500 |
Thông số kỹ thuật mô hình ZB/ZBY và tham số hiệu suất chính
Thông số kỹ thuật mô hình | Mô -men xoắn danh nghĩa (N · m) | Đường kính thân tối đa (mm) | Số lần lượt tối đa (lượt) | Tỷ lệ tốc độ thủ công | Tốc độ đầu ra (r/phút) | Động cơ điện (kw) | Động cơ dòng điện (MỘT) | Trọng lượng tham chiếu (Kg) | |
660V | 380v | ||||||||
ZB/ZBY10 | 100 | 28 | 400 | 1: 1 | 24 | 0.25 | 0.75 | 1.3 | 64 |
ZB/ZBY15 | 150 | 28 | 400 | 1: 1 | 24 | 0.37 | 0.92 | 1.6 | 65 |
ZB/ZBY20 | 200 | 40 | 400 | 1: 1 | 24 | 0.55 | 1.4 | 2.4 | 67 |
ZB/ZBY30 | 300 | 40 | 400 | 1: 1 | 24 | 0.75 | 1.8 | 3.0 | 69 |
ZB/ZBY45 | 450 | 48 | 400 | 1: 1 | 24 | 1.1 | 1.9 | 3.4 | 114 |
ZB/ZBY60 | 600 | 48 | 400 | 1: 1 | 24 | 1.5 | 2.6 | 4.5 | 120 |
ZB/ZBY90 | 900 | 60 | 400 | 1: 1 | 24 | 2.2 | 3.8 | 6.5 | 144 |
ZB/ZBY120 | 1200 | 60 | 400 | 1: 1 | 24 | 3 | 4.7 | 8.2 | 147 |
ZB180 | 1800 | 70 | 400 | 22,5: 1 | 24 | 5.5 | 7.5 | 13 | 264 |
ZB250 | 2500 | 70 | 400 | 22,5: 1 | 24 | 7.5 | 9.5 | 16.5 | 269 |
ZB350 | 3500 | 75 | 400 | 22,5: 1 | 24 | 11 | 12.1 | 21 | 275 |
Lưu ý: Tốc độ khác có thể được cung cấp để đáp ứng nhu cầu của người dùng.
Sơ đồ cấu trúc và kích thước của kết nối ZB/Z và Van
Người mẫu | Loại mô -men xoắn JB2920 | |||||||||||
Số mặt bích | D | D1 | D2 (H9) | H1 | f | h | D1 | D2 | d | n | α | |
ZB/ZBY10/15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45 ° |
ZB/ZBY20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
ZB/ZBY45/60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | Φ18 | |||
ZB/ZBY90/120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | Φ22 | ||||
ZB180/250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | 26 | ||
ZB350 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | Φ22 | 8 | 22,5 ° |
