Các tính năng và ứng dụng chính
1) Van cổng điện MZ được áp dụng cho các đường ống đầu vào và đầu ra của bơm nước trong phòng bơm ngầm, và có hai loại: loại phân chia và loại tích hợp:
Sau khi được sử dụng cùng với hộp điều khiển thiết bị điện chống nổ KXBC khai thác, van điện tử phân chia có thể được kết nối với hệ thống DCS để đạt được
Kiểm soát tự động hóa phòng bơm nước ngầm trong các mỏ than;
Van cổng điện tích hợp đi kèm với hệ thống điều khiển, có thể bật và tắt hoặc điều khiển từ xa trên cơ thể, đạt được chuyển đổi hoặc điều chỉnh từ xa
Không cần hộp điều khiển bổ sung.
2) Modbus, Profibus và các giao tiếp xe buýt khác có thể được cấu hình, với 485 giao diện xe buýt để đạt được giao tiếp dữ liệu.
3) Van cổng điện khai thác MZ Series rất dễ cài đặt, không có yêu cầu hướng cài đặt, niêm phong hai chiều, bảo trì thuận tiện và tuổi thọ dài,
4) Các van thủ công hiện có trong các mỏ than có thể được chuyển đổi trực tiếp thành van điện để tăng cường kiểm soát tự động hóa mà không ảnh hưởng đến việc sản xuất các mỏ than bình thường
Tiêu chuẩn thực hiện
Thiết kế và sản xuất | GB/T 12221-2005 GB/T 12222-2005 GB/T 12224-2005 GB/T 12234-2007 |
Kết nối đường ống | GB9113.1 GB9113.4-2000 |
Kiểm tra và thử nghiệm | GB/T 13927-2008 JB/T9092-1999 |
Sơ đồ cấu trúc
Bảng lựa chọn cho kích thước kết nối và các thiết bị điện chống nổ liên quan

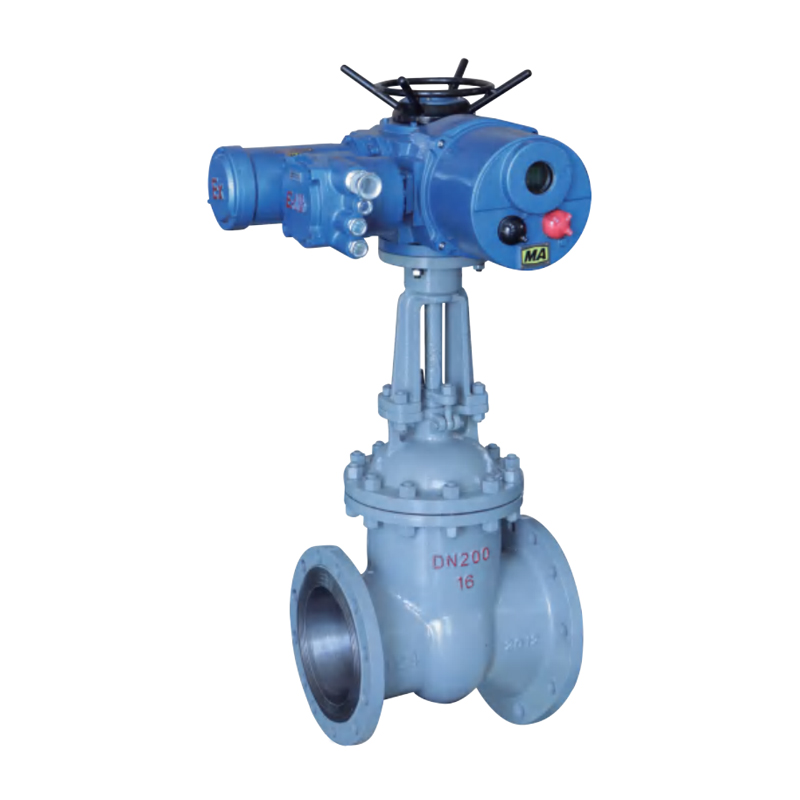

MZ941H-16 Van cổng điện khai thác
Kích thước chính của van (mm) | Các thông số chính của khai thác chống nổ Kiểu/Khai thác Thiết bị Van tích hợp chống nổ chống nổ | ||||||||
DN | L | D | D1 | Z × d | H | Thông số kỹ thuật mô hình | Mô -men xoắn (N · m) | Tốc độ (r/phút) | Động cơ điện (Kw) |
50 | 250 | 160 | 125 | 4 × F18 | 615 | ZB/ZBY10 | 100 | 24 | 0.25 |
65 | 265 | 180 | 145 | 4 × F18 | 625 | ZB/ZBY15 | 150 | 24 | 0.37 |
80 | 280 | 195 | 160 | 8 × F18 | 700 | ZB/ZBY15 | 150 | 24 | 0.37 |
100 | 300 | 215 | 180 | 8 × F18 | 760 | ZB/ZBY20 | 200 | 24 | 0.55 |
125 | 325 | 245 | 210 | 8 × F18 | 825 | ZB/ZBY20 | 200 | 24 | 0.55 |
150 | 350 | 280 | 240 | 8 × F23 | 920 | ZB/ZBY30 | 300 | 24 | 0.75 |
200 | 400 | 335 | 295 | 12 × F23 | 1075 | ZB/ZBY30 | 300 | 24 | 0.75 |
250 | 450 | 405 | 355 | 12 × F25 | 1265 | ZB/ZBY45 | 450 | 24 | 1.1 |
300 | 500 | 460 | 410 | 12 × F25 | 1480 | ZB/ZBY60 | 600 | 24 | 1.5 |
350 | 550 | 520 | 470 | 16 × F25 | 1660 | ZB/ZBY90 | 900 | 24 | 2.2 |
400 | 600 | 580 | 525 | 16 × F30 | 1930 | ZB/ZBY90 | 900 | 24 | 2.2 |
450 | 650 | 640 | 585 | 20 × F30 | 2000 | ZB/ZBY120 | 1200 | 24 | 3 |
MZ941H-25 Van cổng điện khai thác
Kích thước chính của van (mm) | Các thông số chính của khai thác chống nổ Kiểu/Khai thác Thiết bị Van tích hợp chống nổ chống nổ | ||||||||
DN | L | D | D1 | Z × d | H | Thông số kỹ thuật mô hình | Mô -men xoắn (N · m) | Tốc độ (r/phút) | Động cơ điện (Kw) |
50 | 250 | 160 | 125 | 4 × F18 | 625 | ZB/ZBY10 | 100 | 24 | 0.25 |
65 | 265 | 180 | 145 | 8 × F18 | 630 | ZB/ZBY15 | 150 | 24 | 0.37 |
80 | 280 | 195 | 160 | 8 × F18 | 710 | ZB/ZBY15 | 150 | 24 | 0.37 |
100 | 300 | 230 | 190 | 8 × F23 | 745 | ZB/ZBY20 | 200 | 24 | 0.55 |
125 | 325 | 270 | 220 | 8 × F25 | 860 | ZB/ZBY20 | 200 | 24 | 0.55 |
150 | 350 | 300 | 250 | 8 × F25 | 925 | ZB/ZBY30 | 300 | 24 | 0.75 |
200 | 400 | 360 | 310 | 12 × F25 | 1155 | ZB/ZBY30 | 300 | 24 | 0.75 |
250 | 450 | 425 | 370 | 12 × F30 | 1360 | ZB/ZBY45 | 450 | 24 | 1.1 |
300 | 500 | 485 | 430 | 16 × F30 | 1465 | ZB/ZBY60 | 600 | 24 | 1.5 |
350 | 550 | 550 | 490 | 16 × F34 | 1670 | ZB/ZBY90 | 900 | 24 | 2.2 |
400 | 600 | 610 | 550 | 16 × F34 | 1930 | ZB/ZBY120 | 1200 | 24 | 3.0 |
450 | 650 | 660 | 600 | 20 × F34 | 2150 | ZB/ZBY120 | 1200 | 24 | 3.0 |
MZ941H-40 Van cổng điện khai thác
Kích thước chính của van (mm) | Các thông số chính của khai thác chống nổ Kiểu/Khai thác Thiết bị Van tích hợp chống nổ chống nổ | ||||||||
DN | L | D | D1 | Z × d | H | Thông số kỹ thuật mô hình | Mô -men xoắn (N · m) | Tốc độ (r/phút) | Động cơ điện (Kw) |
50 | 250 | 160 | 125 | 4 × F18 | 685 | ZB/ZBY10 | 100 | 24 | 0.25 |
65 | 280 | 180 | 145 | 8 × F18 | 725 | ZB/ZBY15 | 150 | 24 | 0.37 |
80 | 310 | 195 | 160 | 8 × F18 | 755 | ZB/ZBY15 | 150 | 24 | 0.37 |
100 | 350 | 230 | 190 | 8 × F18 | 805 | ZB/ZBY20 | 200 | 24 | 0.55 |
125 | 400 | 270 | 220 | 8 × F25 | 840 | ZB/ZBY20 | 200 | 24 | 0.55 |
150 | 450 | 300 | 250 | 8 × F25 | 960 | ZB/ZBY30 | 300 | 24 | 0.75 |
200 | 550 | 375 | 320 | 12 × F30 | 1100 | ZB/ZBY45 | 450 | 24 | 1.1 |
250 | 650 | 445 | 385 | 12 × F34 | 1440 | ZB/ZBY45 | 450 | 24 | 1.1 |
300 | 750 | 510 | 450 | 16 × F34 | 1500 | ZB/ZBY60 | 600 | 24 | 1.5 |
350 | 850 | 570 | 510 | 16 × F34 | 1750 | ZB/ZBY120 | 1200 | 24 | 3.0 |
400 | 950 | 655 | 585 | 16 × F41 | 1800 | ZB180 | 1800 | 24 | 5.5 |
MZ941H-64 Van cổng điện khai thác
Kích thước chính của van (mm) | Các thông số chính của khai thác chống nổ Kiểu/Khai thác Thiết bị Van tích hợp chống nổ chống nổ | ||||||||
DN | L | D | D1 | Z × d | H | Thông số kỹ thuật mô hình | Mô -men xoắn (N · m) | Tốc độ (r/phút) | Động cơ điện (Kw) |
50 | 250 | 175 | 135 | 4 × F23 | 680 | ZB/ZBY10 | 100 | 24 | 0.25 |
65 | 280 | 200 | 160 | 8 × F23 | 700 | ZB/ZBY15 | 150 | 24 | 0.37 |
80 | 310 | 210 | 170 | 8 × F23 | 725 | ZB/ZBY20 | 200 | 24 | 0.55 |
100 | 350 | 250 | 200 | 8 × F25 | 805 | ZB/ZBY20 | 200 | 24 | 0.55 |
125 | 400 | 295 | 240 | 8 × F30 | 840 | ZB/ZBY30 | 300 | 24 | 0.75 |
150 | 450 | 340 | 280 | 8 × F34 | 960 | ZB/ZBY30 | 300 | 24 | 0.75 |
200 | 550 | 405 | 345 | 12 × F34 | 1100 | ZB/ZBY60 | 600 | 24 | 1.5 |
250 | 650 | 470 | 400 | 12 × F41 | 1350 | ZB/ZBY90 | 900 | 24 | 2.2 |
300 | 750 | 530 | 460 | 16 × F41 | 1650 | ZB/ZBY90 | 900 | 24 | 2.2 |
350 | 850 | 595 | 525 | 16 × F41 | 1960 | ZB/ZBY120 | 1200 | 24 | 3.0 |
400 | 950 | 670 | 585 | 16 × F48 | 2040 | ZB180 | 1800 | 24 | 5.5 |
MZ941H-100 Van cổng điện khai thác
Kích thước chính của van (mm) | Các thông số chính của khai thác chống nổ Kiểu/Khai thác Thiết bị Van tích hợp chống nổ chống nổ | ||||||||
DN | L | D | D1 | Z × d | H | Thông số kỹ thuật mô hình | Mô -men xoắn (N · m) | Tốc độ (r/phút) | Động cơ điện (Kw) |
50 | 250 | 195 | 145 | 4 × F25 | 685 | ZB/ZBY15 | 150 | 24 | 0.37 |
65 | 280 | 220 | 170 | 8 × F25 | 725 | ZB/ZBY20 | 200 | 24 | 0.55 |
80 | 310 | 230 | 180 | 8 × F25 | 760 | ZB/ZBY20 | 200 | 24 | 0.55 |
100 | 350 | 265 | 210 | 8 × F30 | 830 | ZB/ZBY30 | 300 | 24 | 0.75 |
125 | 400 | 310 | 250 | 8 × F34 | 970 | ZB/ZBY30 | 300 | 24 | 0.75 |
150 | 450 | 350 | 290 | 12 × F34 | 1020 | ZB/ZBY45 | 450 | 24 | 1.1 |
200 | 550 | 430 | 360 | 12 × F41 | 1150 | ZB/ZBY60 | 600 | 24 | 1.5 |
250 | 650 | 500 | 430 | 12 × F41 | 1290 | ZB/ZBY90 | 900 | 24 | 2.2 |
300 | 750 | 585 | 500 | 16 × F48 | 1530 | ZB/ZBY120 | 1200 | 24 | 3.0 |
350 | 850 | 655 | 560 | 16 × F54 | 1840 | ZB250 | 2500 | 24 | 7.5 |
400 | 950 | 715 | 620 | 16 × F54 | 2321 | ZB350 | 3500 | 24 | 11 |
MZ941H-160 Van cổng điện khai thác
Kích thước chính của van (mm) | Các thông số chính của khai thác chống nổ Kiểu/Khai thác Thiết bị Van tích hợp chống nổ chống nổ | ||||||||
DN | L | D | D1 | Z × d | H | Thông số kỹ thuật mô hình | Mô -men xoắn (N · m) | Tốc độ (r/phút) | Động cơ điện (Kw) |
50 | 300 | 215 | 165 | 8 × F25 | 730 | ZB/ZBY20 | 200 | 24 | 0.55 |
65 | 340 | 245 | 190 | 8 × F30 | 820 | ZB/ZBY20 | 200 | 24 | 0.55 |
80 | 390 | 260 | 205 | 8 × F30 | 860 | ZB/ZBY30 | 300 | 24 | 0.75 |
100 | 450 | 300 | 240 | 8 × F34 | 920 | ZB/ZBY45 | 450 | 24 | 1.1 |
125 | 525 | 355 | 285 | 8 × F41 | 1010 | ZB/ZBY45 | 450 | 24 | 1.1 |
150 | 600 | 390 | 318 | 12 × F41 | 1070 | ZB/ZBY60 | 600 | 24 | 1.5 |
200 | 750 | 480 | 400 | 12 × F48 | 1190 | ZB/ZBY90 | 900 | 24 | 2.2 |
250 | 850 | 580 | 485 | 12 × F54 | 2300 | ZB/ZBY120 | 1200 | 24 | 3.0 |
300 | 950 | 665 | 570 | 16 × F54 | 2450 | ZB180 | 1800 | 24 | 5.5 |
