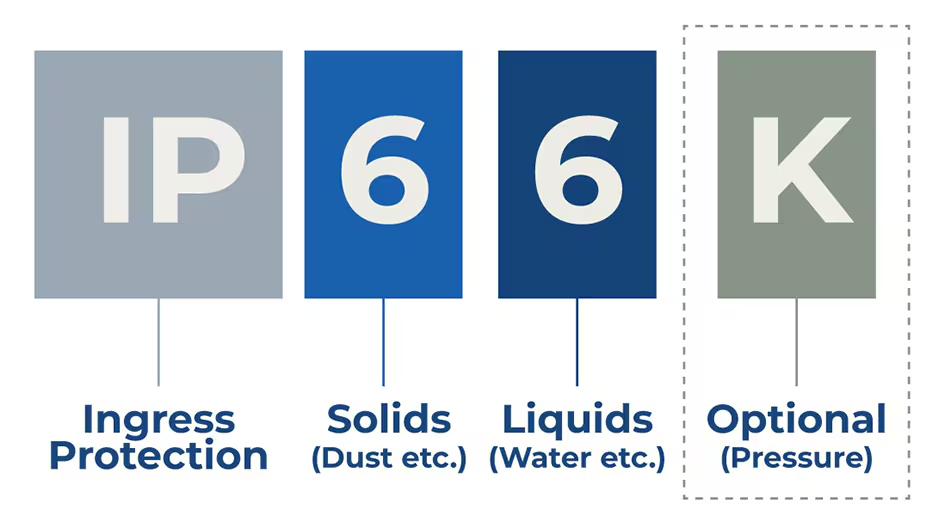

Xếp hạng bảo vệ xâm nhập là gì và nó có nghĩa là gì?

mức độ

Kích thước của đối tượng được bảo vệ

Hiệu quả bảo vệ

X

-

X chỉ ra rằng không có dữ liệu về cấp độ bảo vệ được chỉ định

O

Không bảo vệ

Không được bảo vệ khỏi các đối tượng chạm hoặc nhập

1

Đường kính> 50mm

Diện tích bề mặt lớn của một vật

Liên hệ có chủ ý không thể được ngăn chặn

2

Đường kính> 12,5mm

Ngón tay hoặc đối tượng tương tự

3

Đường kính> 2,5mm

Công cụ, dây dày, v.v.

4

Đường kính> 1mm

Hầu hết các dây, ốc vít, v.v.

5

Ngăn chặn bụi

Việc xâm nhập bụi là đủ để gây thiệt hại cho thiết bị trong quá trình hoạt động

Hoàn toàn ngăn chặn liên hệ

6

chống bụi

Không có bụi xâm nhập

Hoàn toàn ngăn chặn liên hệ

mức độ

Kích thước của đối tượng được bảo vệ

Hiệu quả bảo vệ

X

-

X chỉ ra rằng không có dữ liệu về cấp độ bảo vệ được chỉ định

O

Không bảo vệ

Không thể ngăn chặn nước xâm nhập

1

Nhỏ giọt

Dripping dọc

2

Nhỏ giọt ở độ dốc <15 °

Nhỏ giọt thẳng đứng khi tủ bị nghiêng <15 °

3

Xịt nước

Xịt nước ở góc <60o từ thẳng đứng

4

Văng

Bảo vệ bộ truyền động khỏi nước bắn vào nhà ở khỏi mọi hướng

5

Phản lực nước

Bảo vệ thanh đẩy khỏi bình xịt nước khỏi vòi phun (6,3mm) phun về phía hộp từ bất kỳ hướng nào

6

Xịt nước mạnh mẽ

Bảo vệ bộ truyền động khỏi phun nước mạnh (vòi phun 12,5mm) phun về phía tủ từ bất kỳ hướng nào

7

Độ sâu ngâm lên đến 1m

Nước xâm nhập vào lúc ngâm tạm thời (độ sâu ngâm lên đến 1M)

8

Độ sâu ngâm vượt quá 1 triệu

Nước xâm nhập trong khi ngâm liên tục (độ sâu ngâm vượt quá 1M)

9k*

Xịt nước nhiệt độ cao mạnh mẽ

Khoảng cách gần áp suất cao và phun nhiệt độ cao

*Tất cả các thử nghiệm được đánh dấu IPX9 với chữ 'K' trong tiêu chuẩn IEC 60529 được xác định bởi tiêu chuẩn ISO 20653.
